大家好我是鳥嘴，今天來分享這個價格經濟的十字工作台的開箱

這個工作臺，在各大網購平台皆有人賣，非常便宜，每個人喊價不同，這邊就不透露價格了，搜尋CS6300平台並購入，小小成本就能把家裡的鑽床改成簡易的銑床，DIY能力可以大大提升(原本是這麼想的...詳情請繼續看下去~)

第一次做開箱文，大概從幾個方向下手:

1.開箱過程

2.產品內容

3.產品精度檢測

4.大致心得

二話不多說，開始進入開箱:

Step 01.開箱過程

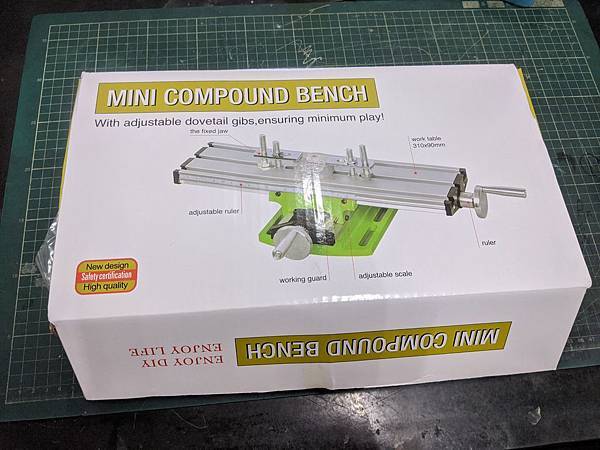

訂購回來，拆箱之前的樣子

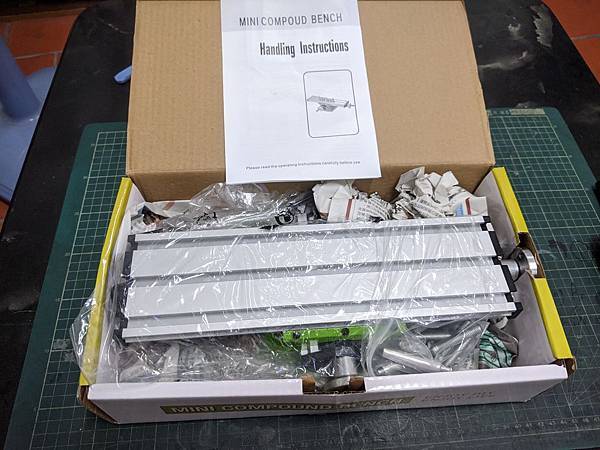

打開，印入眼簾的是鋁製工作台塞在一堆報紙裡面，上面是說明書

Step 02.產品內容

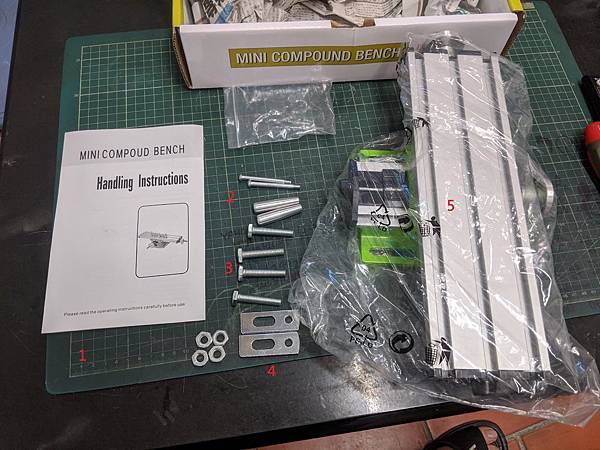

拿出裡面的東西，大致是這樣的:

1.說明書

2.把手手柄*2 + 手柄螺絲*2

3.外六角螺絲M8 * 40 *4 + M8螺帽 *4

4.工件固定片*2

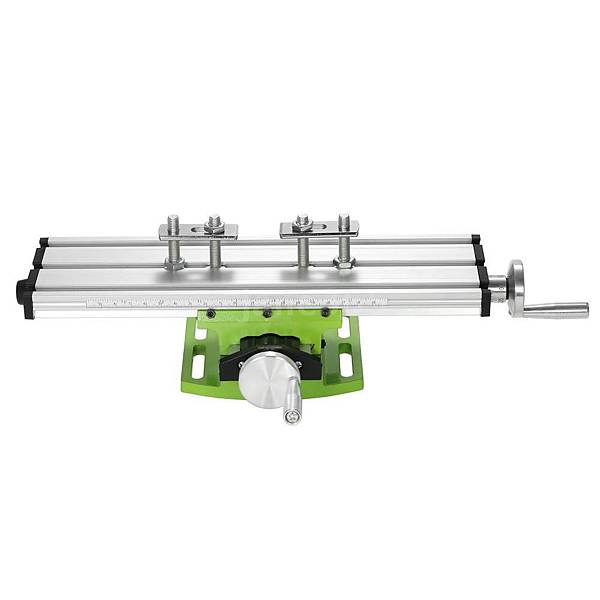

5.CS6300 工作平台

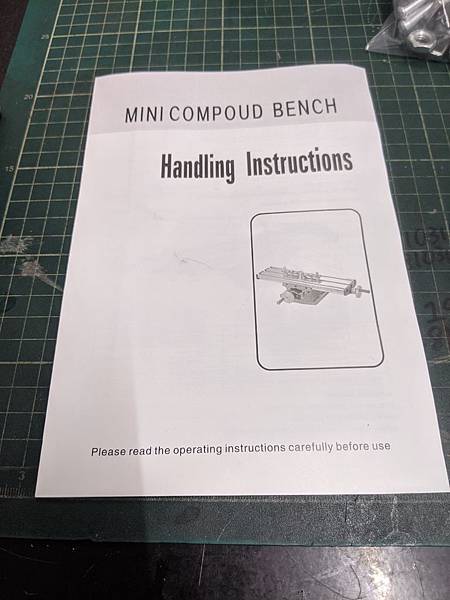

說明書封面

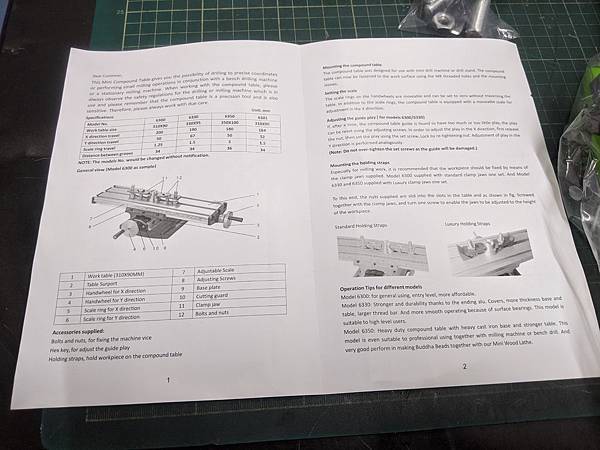

說明書第1、2頁

裡面是簡易的使用說明與零件圖、零件表

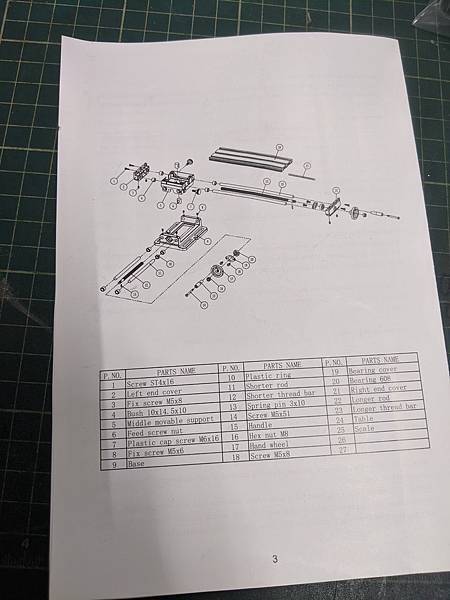

第3頁，爆炸圖、泡泡圖、零件表，不過這個圖表看起來不像是這個規格的

這邊完全看不到哪邊有標示產地，公司行號等等...

Step 03.產品精度檢測

這個便宜的產品精度，看起來怎麼樣也不比業界的銑床，可是至少我也想要知道它實際精度有多少?

雖然我沒有專業機械廠的檢驗工具，不過我還是有一些基本的可以檢驗，再加上跟公司借來的一些工具，就準備開始檢驗了

產品精度我分成以下幾個項目:

1.工作台平面度(測4點)

2.X軸直線度

3.XY垂直度

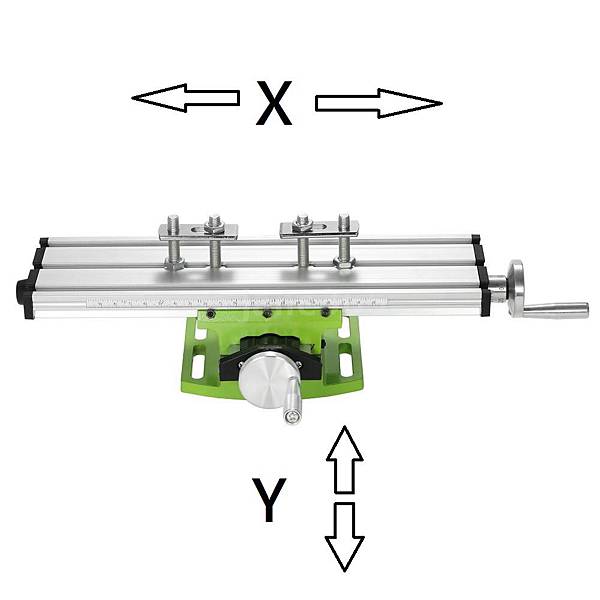

檢驗之前我大約定義一下XY軸是這樣的方向

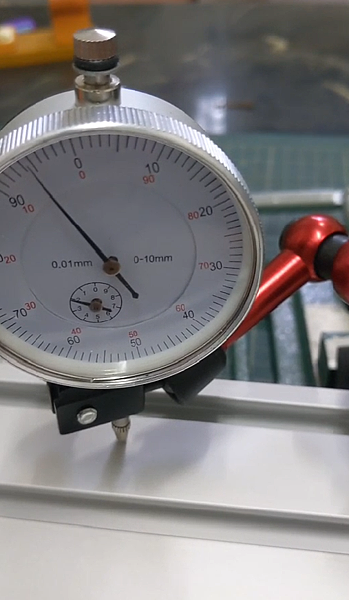

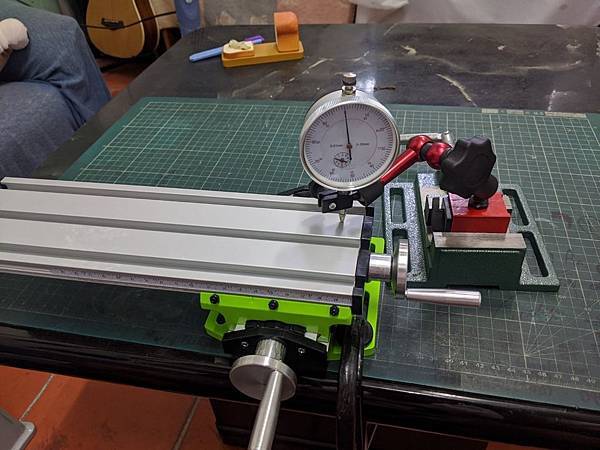

我架設百分錶在工作檯面上，旋轉手柄移動XY軸向，檢視工作檯面的平面度

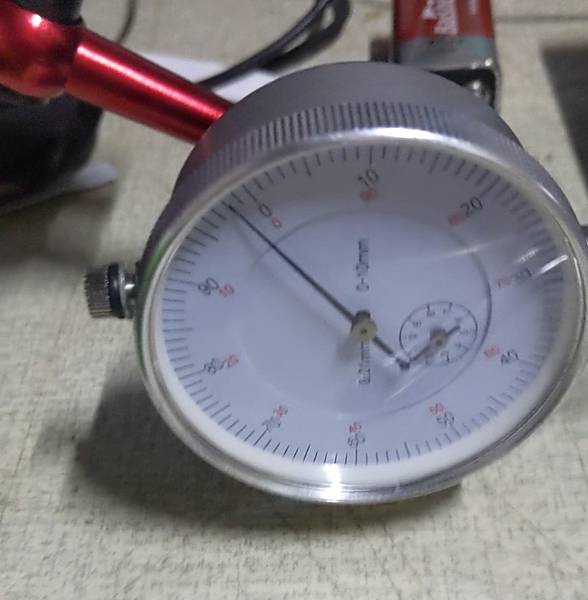

由上圖這個點位，我移動X軸到最末端，誤差0.055mm

不過這邊有個問題，如果手柄轉動得太用力，整個工作台會上下偏擺，最大誤差可到0.5mm

所以X軸向平面依照手轉動的誤差範圍0.05~0.5之間

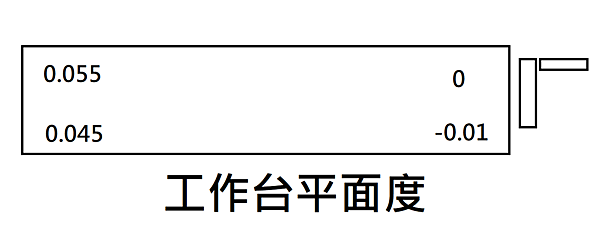

得出工作台平面度數值為下圖 (圖右為手柄)

接下來我使用手邊的花崗石作為基準，量測XY的直線度與垂直度

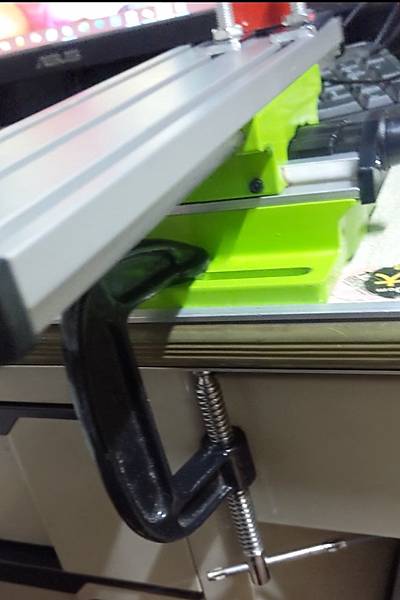

首先用C型夾將工作台固定在桌上

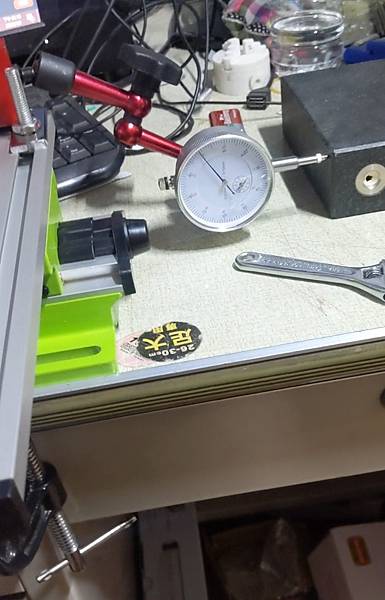

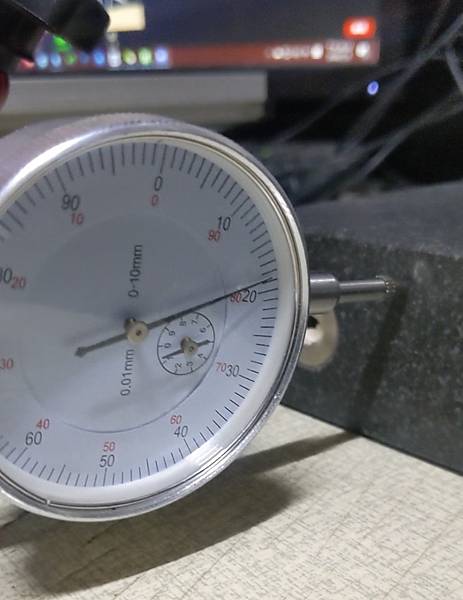

將花崗石角規基準面對準後，跑合XY軸

實測XY的直線度皆為0.02mm

可是垂直度卻差到0.2mm...

該產品的精度檢驗到此也差不多了，以一個便宜經濟的小物而言，還算是精緻了吧...? 不過如果要把它改成銑床...，除了精度的問題之外，鋁製的工作檯能否耐得住重切削也是問題，本次精度大家只能當作參考，既然是品質不穩定的產品，每個人拿到產品的精度應該也會有所不同，使用測試改天再製作第二篇實用篇，本次分享到這邊，希望有幫助到大家。
