大家好我是充滿耐心的鳥嘴，今天我要來列印測試件並且校正三軸精度

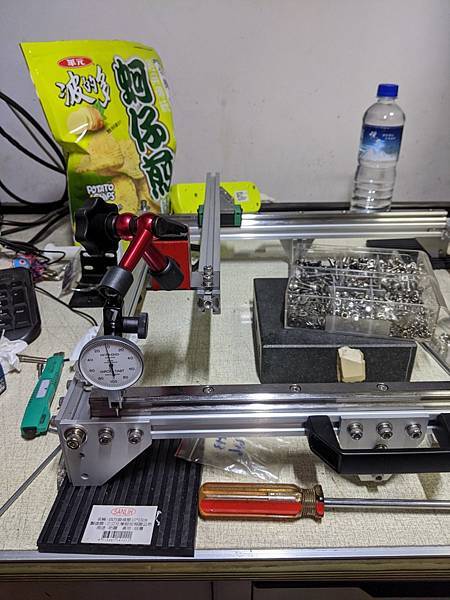

我3D列印機本身的機械精度已經在組裝的時候校正過了，不過3D列印機還有所謂的軟體參數要修正

傳動皮帶記得要拉緊，緊度抓到整條皮帶都是含有一點緊度的狀態即可，這樣講可能有點含糊，大致上就是檢查每顆皮帶輪或者惰輪是不是服貼的狀態

測試件列印我是參考這篇文章，寫得很詳細，今天我來實做看看

https://www.opentech.tw/modules/forums/?op=openthr&id=33

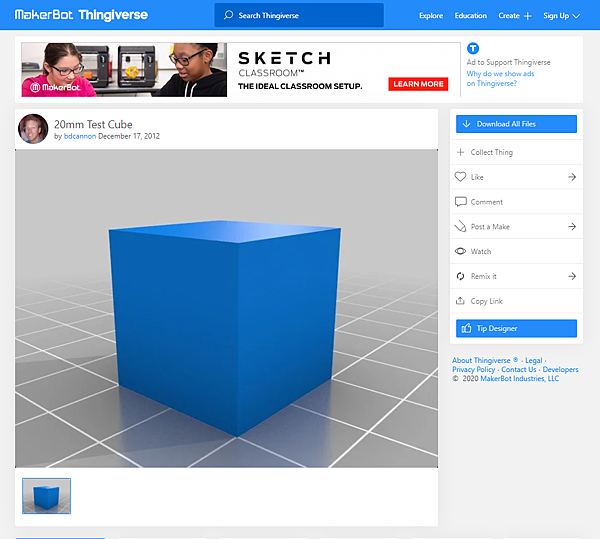

我找了網路上常見的20x20x20立方體(範例)

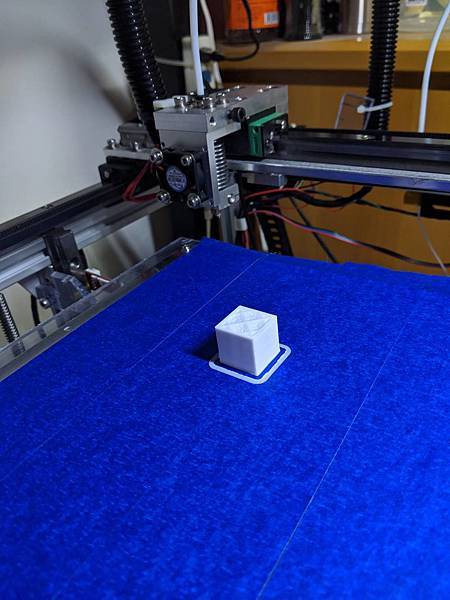

印出來

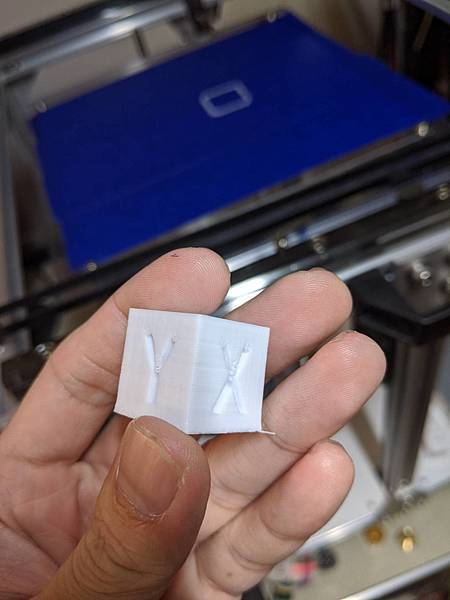

記得先標記XYZ在哪裡(或者直接印有XYZ的方塊)

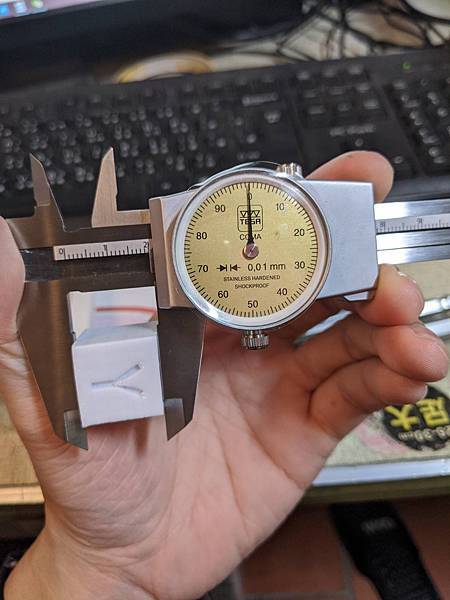

丈量XYZ尺寸

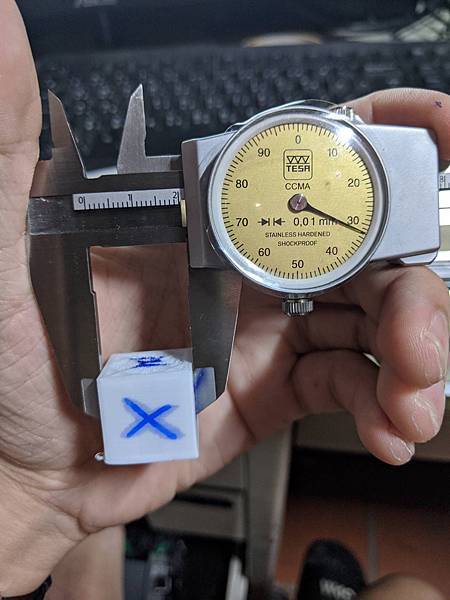

X

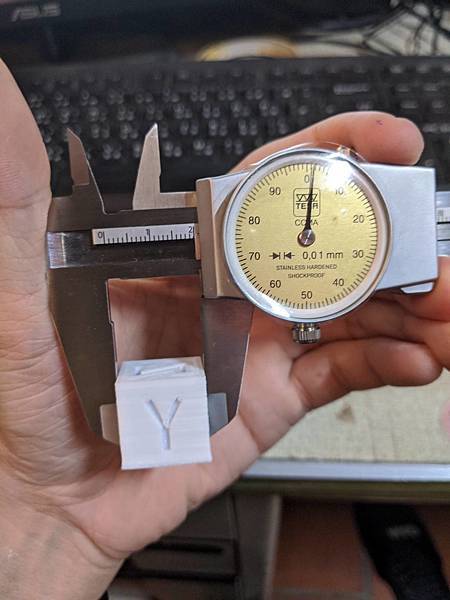

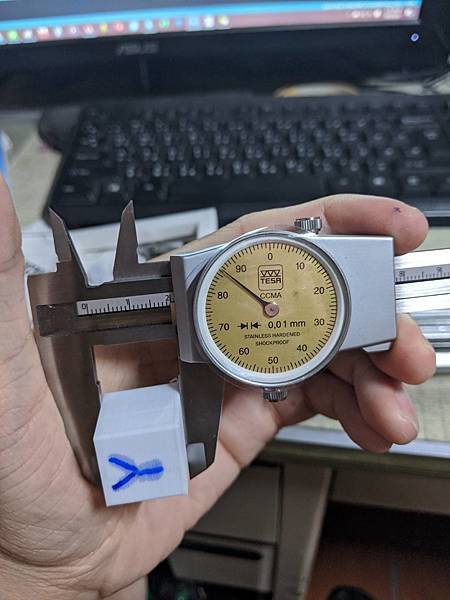

Y

Z

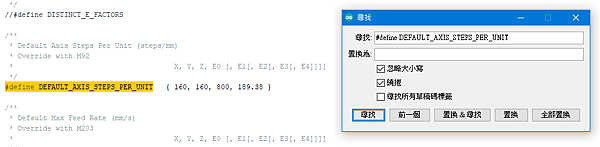

我們要補正的呢，是步進馬達每1mm時要走幾步，我們首先打開 Arduino 裡面的 Configuration.h 頁籤，鍵盤Ctrl + F 尋找:

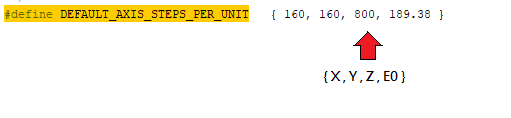

#define DEFAULT_AXIS_STEPS_PER_UNIT

這個式子代表的是每顆步進馬達，他們要移動1mm，所需要的步數為幾步，而這個數值的順序由左至右代表X、Y、Z、E0(第一顆擠出機)

步進馬達步進值補正公式:

原步進值 x 原圖尺寸 / 實際量測尺寸 = 最後校正步進值

我們將各軸尺寸輸入

X:160*20/20.3=157.63

Y:160*20/20.1=159.2

Z:803.96*20/19.85=810

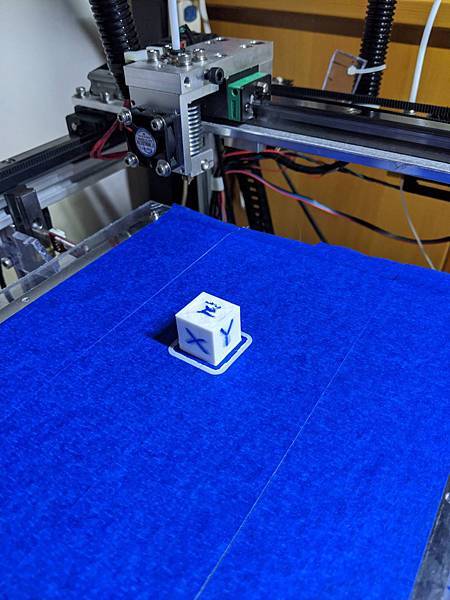

設定完之後就是再印一次驗證看看

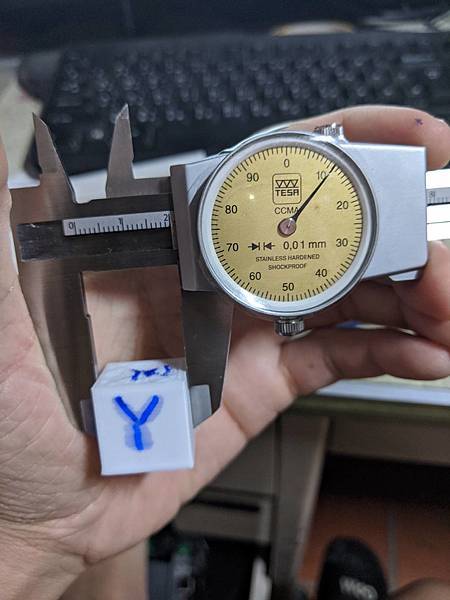

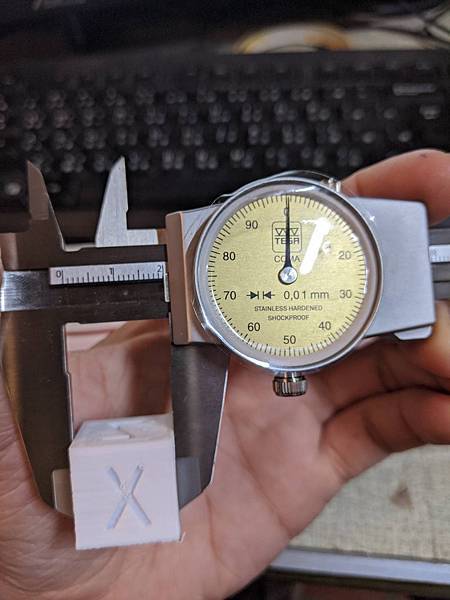

X

Y

Z
