大家好我是鳥嘴，今天來試著改裝油冷排並測試油冷效果

首先來聊聊，為何我會有想要改裝油冷的想法，在某次載女友出遊時，女友跟我反應車子熱熱的，當車子停下來的時候，一股排氣管熱氣會在她腳邊延燒，我也常在想，每次出遊，這台MSX都會搭載兩人分行李，加有的沒的伴手禮之類的，再加上我們倆的體重，總重恐怕要150kg，而這台MSX本身100kg，這顆小引擎就得要承受250kg左右的重量了，所以引擎熱度都會比較居高不下?一想到這裡，我就擔心起引擎散熱不足的問題，所以開啟了改裝油冷的想法

本篇不是教學所以讀者請不要亂學XD，本篇只是記錄自行土砲油冷套件的過程，不是標準流程~標準流程請把車子牽去車行或改裝廠請他們幫你用，因為改裝機車是需要累積點機械與電機底子的

step 01.蒐集材料

首先掏寶買了一組油冷套件

來個簡易的開箱:

1.兩條油管，兩端魚眼接頭，一邊10mm一邊12mm，軟管長度330mm

2.油冷排，兩個9mm孔套著橡膠環，出入口M12*1.25

3.出油轉接套筒(我不知道這零件是啥名字)，一邊M8鎖缸頭，一邊M10x1鎖油管

4.有回油孔的鳥仔蓋

5.4支外六角螺絲M6*60+平華司+螺帽

6.兩片板金，自由發揮用?

買這個鳥仔蓋前，我自己就有買了比較有質感的黑色鳥仔蓋，也是想要低調些

出油口轉接套筒裡面還有附一條O型環，測量這個O型環溝的尺寸:外徑13.5*內徑10.5*深度1.5

到時候機油出油口，會需要改動到原廠的汽缸頭天柱螺絲，所以特別買了兩根(一長一短)天柱螺絲來備料

使用兩塊廢鐵(白鐵)搭配一雙巧手+鐵鎚+虎鉗，創造了固定油冷排的支架

買了M8長螺帽用來拆天柱螺絲

step 02.安裝

把原本的汽門蓋換成回油口氣門蓋

將汽缸頭左下角的缸頭螺帽拆掉

寄上長螺帽，再用一根螺絲頂住

用板手逆時針轉螺帽，天柱螺絲可以被拆下

把前土除拆掉，才能把天柱螺絲拿出來

將原本的天柱螺絲用砂輪機修一小道油道出來

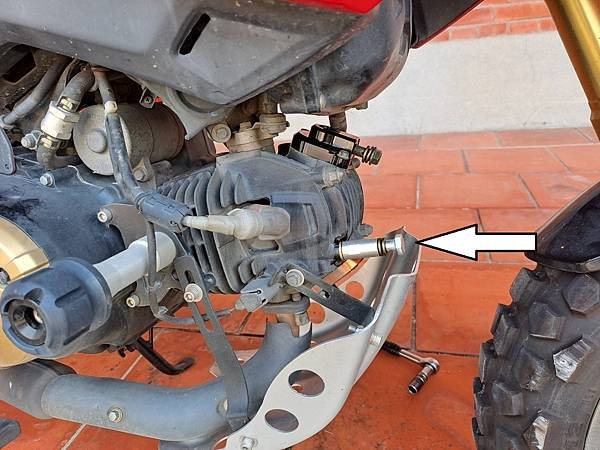

鎖上改裝品出油口

將上面的汽缸螺帽改成長螺帽

鎖上油管、油冷排支架、油冷排...

鎖得很認真，中間都忘記拍照，沒有整理油管就先這樣

step 03.測試

騎上去山上繞繞

手摸引擎感覺熱熱，可是摸油冷排又感覺像環境溫度

把油管入口拆鬆看看，確認有油進入油冷排中進行冷卻，代表這油冷拍開始作用了?

後續再繼續測試看看這組油冷排的效果
